REMS Multi-Push Elektronische Spül- und Druckprüfeinheit

REMS Multi-Push – nur ein Gerät mit mehr als 10 automatisch ablaufenden Spül- und Druckprüfprogrammen.

Permanente Prozessüberwachung. Protokollierung. USB-Schnittstelle.

Universeller Einsatz

Nur ein Gerät zum Spülen mit Wasser oder Wasser/Luft-Gemisch, Desinfizieren, Reinigen, Konservieren von Rohrleitungssystemen, zur Druckprüfung von Rohrleitungssystemen und Behältern mit Druckluft oder Wasser, z. B. Trinkwasserinstallationen, Radiatoren- und Flächenheizsysteme, zur Druckprüfung von Gasinstallationen mit Druckluft, als Druckluftpumpe zum geregelten Füllen von Behältern aller Art mit Druckluft, z. B. zum Aufpumpen von Ausdehnungsgefäßen oder Reifen, und zum Betrieb von Druckluftwerkzeugen (Patent EP 2 816 231 angemeldet).

• Spülen Wasserdruck Rohrnetz p ≤ 1 MPa/10 bar/145 psi Rohrdurchmesser Installation ≤ DN 50, 2″
• Desinfektion von Trinkwasserinstallationen
• Reinigung und Konservierung von Heizungssystemen
• Wassertemperatur 5 – 35°C
• Wasserdurchfluss ≤ 5 m3/h
• Druckprüfung mit Druckluft p ≤ 0,4 MPa/4 bar/58 psi
• Druckprüfung mit Wasser p ≤ 1,8 MPa/18 bar/261 psi
• Druckluftpumpe zum geregelten Füllen von Behältern aller Art mit Druckluft p ≤ 0,8 MPa/8 bar/116 psi
• Betrieb von Druckluftwerkzeugen Betriebsdruck p ≤ 0,8 MPa/8 bar/116 psi
• Saugleistung ≤ 230 Nl/min

Bauweise

Leistungsstarke, kompakte, elektronische Spül- und Druckprüfeinheit mit ölfreiem Verdichter. Handlich, gut tragbar, REMS Multi-Push SL nur 37 kg, REMS MultiPush SLW nur 39 kg. Mess- und Regeleinrichtungen für automatischen Ablauf der Spül- und Prüfprogramme bis zur Dokumentation der Ergebnisse.

Sicherheitseinrichtungen zur Vermeidung von Verunreinigungen des Rohrnetzes durch Rückfließen. Überdruckventile zur Druckbegrenzung. Kondensat- und Partikelfilter 5 μm. Großdimensionierter Stahlrohrrahmen als Druckluftbehälter.

Zwei praktische Handgriffe zum leichten Tragen. Platzsparender, klappbarer Bügelgriff zum leichten Fahren. Fahrbares Stahlrohrgestell mit 2 gummierten Laufrädern für einfachen Transport und 2 gummierten Stellfüßen für stabilen Stand. Anschlussleitung mit integriertem Personenschutzschalter (PRCD).

Verschlüsse für Ein- und Ausgänge des REMS Multi-Push, mit Verlierschutz, zur Vermeidung von Verunreinigungen während Transport und Lagerung.

REMS Multi-Push SLW zusätzlich mit hydro-pneumatischer Wasserpumpe zur Erzeugung des erforderlichen Wasserdrucks zur hydrostatischen Druckprüfung von Rohrleitungssystemen und Behältern mit Wasser.

Verdichter

Bewährter, leistungsstarker, ölfreier Hubkolbenverdichter mit Kurbeltrieb, mit Kondensatormotor 230 V, 1500 W. Manometer zur Anzeige des Luftdrucks im Druckluftbehälter. Not-Aus-Taster.

Schläuche

Durchsichtiger Saug-/Druckschlauch Ø 1″, mit Gewebeeinlage, 1,5 m lang, mit Schlauchverschraubungen 1″, mit Verschlüssen, zum Spülen, Desinfi zieren, Reinigen, Konservieren und zur Druckprüfung mit Wasser.

Hochdruckschlauch Ø ½“, mit Gewebeeinlage, 1,5 m lang, mit Schlauchverschraubungen ½“, mit Verschlüssen, zur Druckprüfung mit Wasser mit REMS Multi-Push SLW. Verschlüsse für Ein- und Ausgänge der Schläuche, mit Verlierschutz, zur Vermeidung von Verunreinigungen während Transport und Lagerung.

Druckluftschlauch Ø 8 mm, 1,5 m lang, mit Schnellkupplung DN 5 und Schlauchverschraubung ½“, zur Druckprüfung mit Druckluft. Verbindungsschlauch Verdichter/Wasseranschlüsse, 0,6 m lang, mit Schnellkupplung DN 7,2 und Schlauchverschraubung 1″, Doppelnippel 1″, zum Ausblasen von Wasserresten aus REMS Multi-Push und Saug-/Druckschläuchen nach Beendigung der Arbeit.

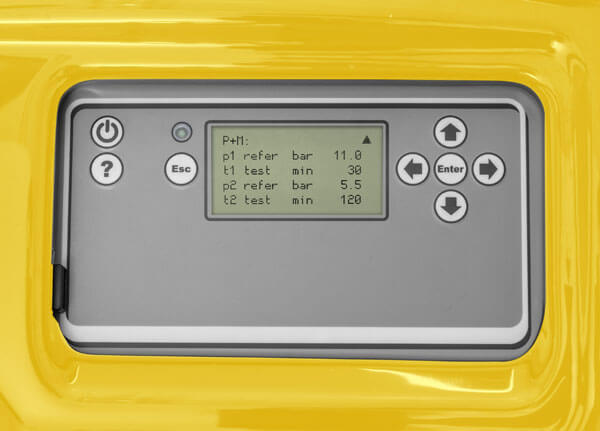

Eingabe- und Steuereinheit

Einfache Bedienung. Menügeführte Eingabe und menügeführte Steuerung von mehr als 10 Spül- und Prüfprogrammen in 26 Sprachen mit Änderungsmöglichkeit der werkseitig voreingestellten Prüfkriterien (Prüfabläufe, -drücke und -zeiten) oder Vorgabewerte durch den Anwender zur Anpassung an die für den Einsatzort jeweils geltenden nationalen Sicherheitsbestimmungen, Regeln und Vorschriften.

Formatauswahl für Datum, Uhrzeit und Auswahl unterschiedlicher Maßeinheiten. Eingabe- und Steuereinheit mit 3″ Display mit moderner LCD-Technologie, 76 mm Bildschirmdiagonale, 128  ×  64 Pixel. Permanente Prozessüberwachung während dem Ablauf der Programme.

USB-Anschluss für USB-Stick oder Drucker. Die jeweils neueste Version Software für die Eingabe- und Steuereinheit ist über USB Stick als Download unter www.rems.de → Downloads → Software verfügbar.

Spülen

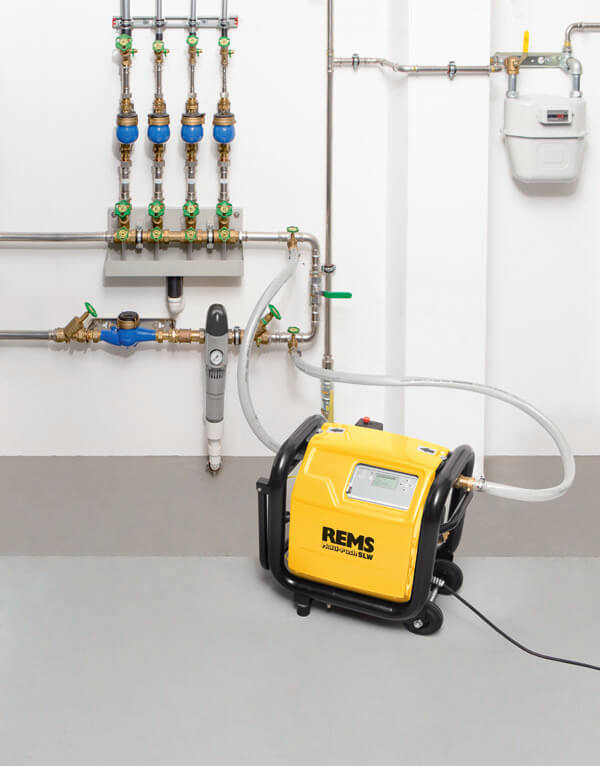

Spülen von Trinkwasserinstallationen mit Wasser oder mit Wasser/Luft-Gemisch mit intermittierender Druckluft nach EN 806-4:2010 und nach Merkblatt „Spülen, Desinfizieren und Inbetriebnahme von Trinkwasserinstallationen“ (August 2014) des Zentralverband Sanitär Heizung Klima (ZVSHK), Deutschland, und zum Spülen von Radiatoren- und Flächenheizsystemen.

Auch zum Spülen von Rohrleitungssystemen mit Wasser/Luft-Gemisch mit konstanter Druckluft.

Desinfektion

Desinfektionseinheit REMS V-Jet TW zur Desinfektion von Trinkwasserinstallationen nach EN 806-4:2010 und nach Merkblatt „Spülen, Desinfizieren und Inbetriebnahme von Trinkwasserinstallationen“ (August 2014) des Zentralverband Sanitär Heizung Klima (ZVSHK), Deutschland, und anderen Rohrleitungssystemen, als Zubehör.

REMS Peroxi Color, bestehend aus 1 l Flasche Dosierlösung REMS Peroxi zur Desinfektion von ca. 100 l Leitungsvolumen, 20 ml Flasche roter Farbstoff REMS Color zum Einfärben der Dosierlösung zur Füll- und Auswaschkontrolle, Pipette zur Prüfung der Dosierlösung auf Wirkungskraft (Seite 103).

Zuführung der Desinfektionslösung ohne zusätzliche Dosierpumpe (Patent EP 2 954 960 angemeldet).

Reinigung und Konservierung

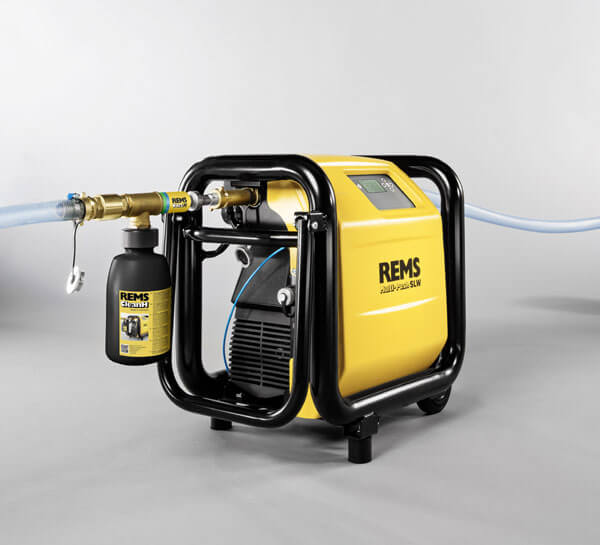

Reinigungs- und Konservierungseinheit REMS V-Jet H zur Reinigung und Konservierung von Heizungssystemen, als Zubehör. Reiniger, zur Füll- und Auswaschkontrolle grün eingefärbt, und Korrosionsschutz, zur Füllkontrolle blau eingefärbt, für jeweils ca. 100 l Leitungsvolumen (Seite 103).

Zuführung von Reiniger und Korrosionsschutz ohne zusätzliche Dosierpumpe (Patent EP 2 954 960 angemeldet).

Druckprüfung mit Druckluft

Dichtheitsprüfung von Trinkwasserinstallationen mit Druckluft nach Merkblatt „Dichtheitsprüfung von Trinkwasser-Installationen mit Druckluft, Inertgas oder Wasser“ (Januar 2011) des Zentralverband Sanitär Heizung Klima (ZVSHK), Deutschland, Dichtheitsprüfung von Gasinstallationen mit Druckluft nach Technischer Regel „DVGW-TRGI 2008, Technische Regel für Gasinstallationen – DVGW Arbeitsblatt G 600“ des DVGW Deutscher Verein des Gas- und Wasserfaches e. V., Deutschland, und Dichtheitsprüfung von anderen Rohrleitungssystemen und Behältern mit Druckluft.

Belastungsprüfung von Trinkwasserinstallationen mit Druckluft nach Merkblatt „Dichtheitsprüfung von Trinkwasser-Installationen mit Druckluft, Inertgas oder Wasser“ (Januar 2011) des Zentralverband Sanitär Heizung Klima (ZVSHK), Deutschland, Belastungsprüfung von Gasinstallationen mit Druckluft nach Technischer Regel von Gasinstallationen mit Druckluft nach Technischer Regel „DVGWTRGI 2008, Technische Regel für Gasinstallationen – DVGW Arbeitsblatt G 600“ des DVGW Deutscher Verein des Gas- und Wasserfaches e. V., Deutschland, und Belastungsprüfung von anderen Rohrleitungssystemen und Behältern mit Druckluft.

Druckprüfung mit Wasser

REMS Multi-Push SLW mit hydro-pneumatischer Wasserpumpe zur hydrostatischen Druckprüfung von Trinkwasserinstallationen mit Wasser nach EN 806-4:2010, Prüfverfahren A, B oder C, bzw. Prüfverfahren B, modifi ziert nach Merkblatt „Dichtheitsprüfung von Trinkwasser-Installationen mit Druckluft, Inertgas oder Wasser“ (Januar 2011) des Zentralverband Sanitär Heizung Klima (ZVSHK), Deutschland, und zur Druckprüfung anderer Rohrleitungssysteme und Behälter mit Wasser.

Druckluftpumpe

Druckluftpumpe zum geregelten Füllen von Behältern aller Art mit Druckluft ≤ 0,8 MPa/8 bar/116 psi, mit automatischer Abschaltung nach Erreichen des voreingestellten Luftdrucks, z. B. zum Aufpumpen von Ausdehnungsgefäßen oder Reifen.

Betrieb von Druckluftwerkzeugen

Anschluss für Druckluftwerkzeuge bis zu einem Luftbedarf ≤ 230 Nl/min, einstellbar, zur Anpassung des Luftbedarfs an das verwendete Druckluftwerkzeug.

Manometer zur Kontrolle des vom Druckluftbehälter gelieferten Luftdrucks. Druckluftschlauch mit Schnellkupplungen DN 7,2, als Zubehör.

Protokollierung

Ergebnisse der Spül- und Prüfprogramme werden mit Datum, Uhrzeit und Protokollnummer in der ausgewählten Sprache gespeichert und können zur Dokumentation auf USB-Stick oder Drucker übertragen werden. Drucker als Zubehör.

Ergänzungen gespeicherter Daten, z. B. Kundenname, Projektnummer, Prüfer, sind auf externen Geräten (z. B. PC, Laptop, Tablet-PC, Smartphone) möglich.

Lieferumfang Multi-Push

Multi-Push SL Set

• Elektronische Spül- und Druckprüfeinheit mit ölfreiem Verdichter. Zum Spülen mit Wasser oder Wasser/Luft-Gemisch, Desinfizieren, Reinigen, Konservieren von Rohrleitungssystemen, zur Druckprüfung von Rohrleitungssystemen und Behältern mit Druckluft, als Druckluft pumpe zum geregelten Füllen von Behältern aller Art mit Druckluft, p ≤ 0,8 MPa/8 bar/116 psi, und zum Betrieb von Druckluftwerkzeugen ≤ 230 Nl/min. Eingabe- und Steuereinheit.
• Hubkolbenverdichter mit Kurbeltrieb, Kondensatormotor 230 V, 50 Hz, 1500 W, Personenschutzschalter (PRCD)
• Fahrbares Stahlrohrgestell
• Verschlüsse für Wasserein- und -ausgänge des REMS Multi-Push. 2 Stück Saug-/Druckschlauch Ø 1″, mit Gewebeeinlage, 1,5 m lang, mit Schlauchverschraubungen 1″, mit Verschlüssen. 1 Stück Druckluftschlauch Ø 8 mm, 1,5 m lang, mit Schnellkupplung DN 5 und Schlauchverschraubung ½“, zur Druckprüfung mit Druckluft
• Verbindungsschlauch Verdichter/Wasseranschlüsse, 0,6 m lang, mit Schnellkupplung DN 7,2 und Schlauchverschraubung 1″, Doppelnippel 1″, zum Ausblasen von Wasserresten aus REMS Multi-Push und Saug-/Druckschläuchen
  nach Beendigung der Arbeit
• ohne Desinfektionseinheit
• ohne Reinigungs- und Konservierungseinheit
• im Karton

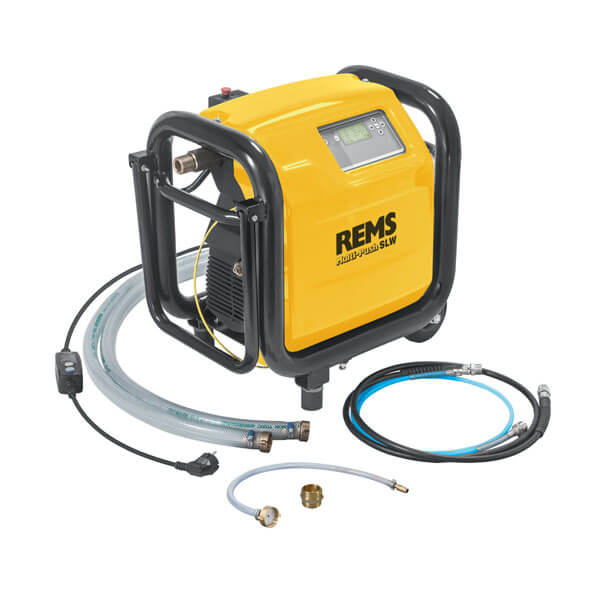

Multi-Push SLW Set

• Wie REMS Multi-Push SL Set, Art.-Nr. 115610, zusätzlich mit hydropneumatischer Wasserpumpe und 1 Stück Hochdruckschlauch Ø ½“, 1,5 m lang, mit Schlauchverschraubungen ½“, mit Verschlüssen, zur Druckprüfung von Rohrleitungssystemen und Behältern mit Wasser
• im Karton
